Wymiary kontrolne

Wymiarowanie kontrolne nadwozia zgodnie z założeniami producenta wskazuje umiejscowienie newralgicznych punktów mocowania wyposażenia i elementów zawieszenia.

Wymiary podstawowe

Podstawowe wymiary kontrolne nadwozia, tak zwane przekątne umożliwiają weryfikację ustawienie głównych elementów blacharskich względem siebie oraz względem konstrukcji nośnej.

barchetta-club.pl - Wymiary kontrolne główne

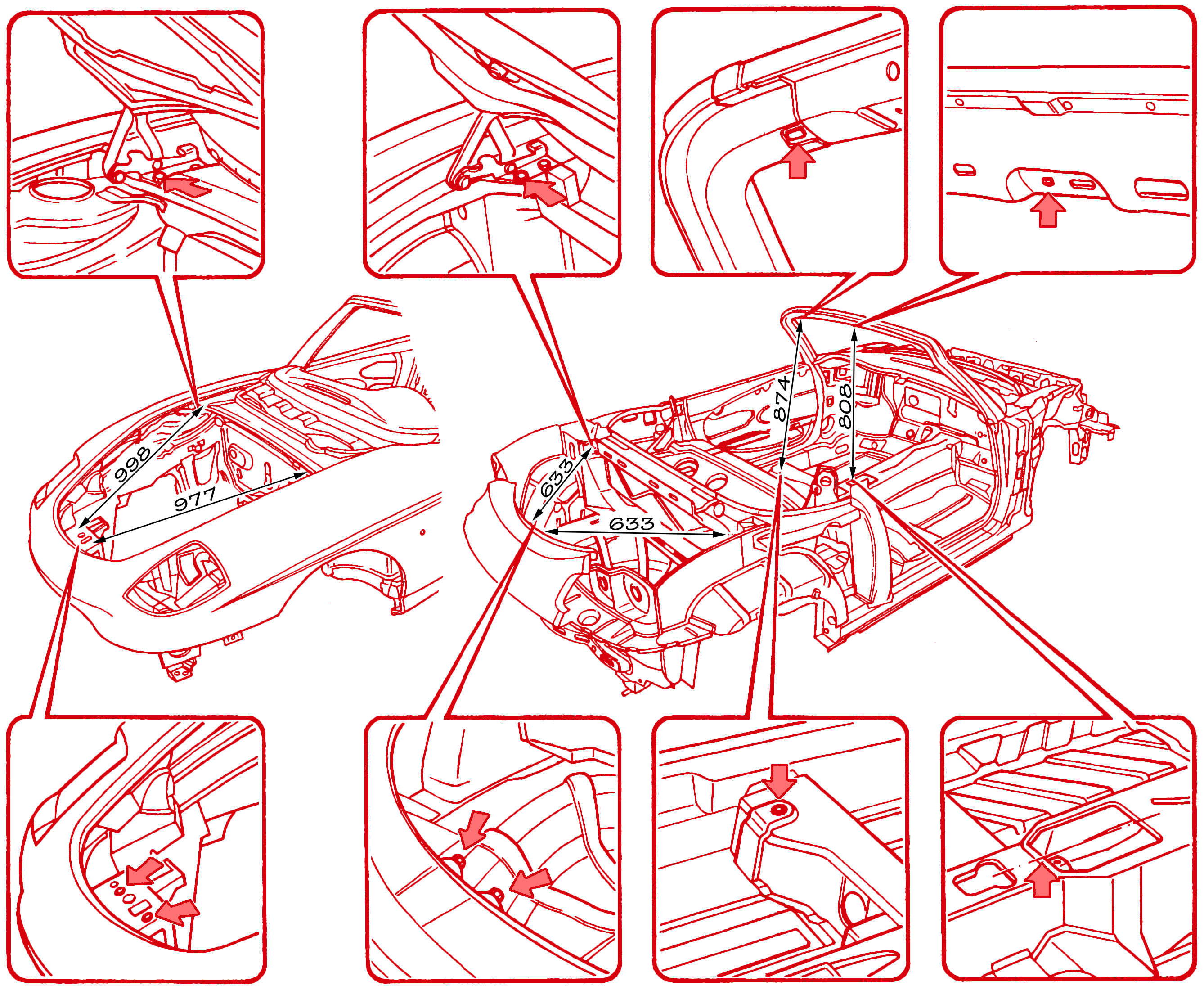

Na powyższym rysunku zaznaczono podstawowe przekątne wymiarowania kontrolnego. Na powiększeniach zaznaczono punkty konstrukcyjne (otwory, śruby, itp.) względem których należy dokonywać pomiarów.

Wymiary szczegółowe

Rysunki zawierają szczegółowe wymiarowanie punktów kontrolnych spodu nadwozia.

barchetta-club.pl - Wymiary kontrolne precyzyjne

barchetta-club.pl - Wymiary kontrolne precyzyjne

A - mocowanie silnika
B - mocowanie skrzyni biegów
C - mocowanie zawieszenia przedniego
D - mocowanie zawieszenia przedniego
E - mocowanie sterowania skrzynią biegów

F - mocowanie zawieszenia tylnego
G - mocowanie zawieszenia tylnego
H - mocowanie zderzaka przedniego
I - mocowanie zderzaka tylnego
L - mocowanie główne
W W1 - mocowanie amortyzatora zawieszenia przedniego

_

Dane użyte w tej stronie pochodzą z instrukcji serwisowych, ePER oraz opracowań własnych Barchetta Club Polska
