Bezpieczniki

Bezpieczniki w Fiacie Barchetta umieszczone są w czterech głównych punktach: dwóch w kabinie i dwóch pod maską w komorze silnika. Istnieją niewielkie różnice związane z wersją silnikową oraz wyposażeniem dodatkowym jak klimatyzacja.

Wersje

Układ elektryczny Fiata Barchetta produkowany był w dwóch głównych wersjach M1 i M2 oraz wersji przejściowej nazywanej umownie Etapem A. Wprowadzone zmiany związane były głównie ze zmianą układów sterowania silnikiem.
Zestaw bezpieczników różni się jednak tylko w wersji M2 natomiast w M1 i Etap A jest taki sam.
Na przestrzeni lat produkcji występowały tylko niewielkie różnice związane z dostępem części układów elektrycznych. Po prostu Włosi czasem wkładali do auta to, co mieli na półce w magazynie. Nie wpływa to jednak na poniższy opis bezpieczników w aucie, a tylko na wygląd niektórych elementów.

M1 i Etap A

Produkowana do maja 1998 - #37639 - M1
Produkowana od maja 1998 - #37640 do września 2000 - #51196 - Etap A

W obu tych wersjach bezpieczniki znajdują się w tych samych czterech miejscach:

  • Kabina po lewej nad nogami kierowcy
  • Kabina po prawej nad nogami pasażera
  • Komora silnika na lewej podłużnicy
  • Komora silnika na grodzi

M2

Produkowana od września 2000 - #51197

W wersji M2 zmieniono skrzynkę bezpieczników pod maską w komorze silnika, przenosząc ją jednocześnie z podłużnicy do specjalnej obudowy na dodatniej klemie akumulatora. W skrzynce na grodzi zmieniono nieco umiejscowienie bezpieczników.
W tej wersji bezpieczniki znajdują się w czterech miejscach:

  • Kabina po lewej nad nogami kierowcy
  • Kabina po prawej nad nogami pasażera
  • Komora silnika na akumulatorze
  • Komora silnika na grodzi

Kabina po lewej

Główna skrzynka z bezpiecznikami znajduje się w kabinie po lewej stronie nad nogami kierowcy i wygląda tak samo we wszystkich wersjach auta.

barchetta-club.pl - Osłona bezpieczników - lewa barchetta-club.pl - Skrzynka bezpieczników

_

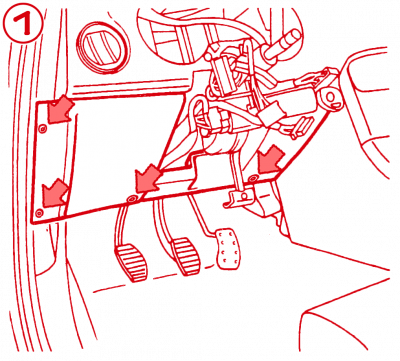

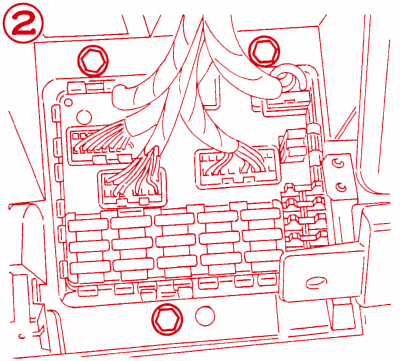

Aby się do niej dostać należy usunąć pokrywę dolną (1) deski rozdzielczej od strony kierowcy. Sama pokrywa zamocowana jest na śruby i zatrzaski pozycjonujące. Po wkręceniu wszystkich śrub należy delikatnie zdjąć pokrywę, aby nie połamać zatrzasków. Pokrywa jest lakierowana wiec warto ją odpowiednio zabezpieczyć przed odłożeniem. Teraz mamy dostęp do głównej skrzynki z bezpiecznikami (2).
Na wewnętrznej ściance pokrywy znajduje się lista piktogramów ułatwiająca odnalezienie odpowiedniego bezpiecznika.

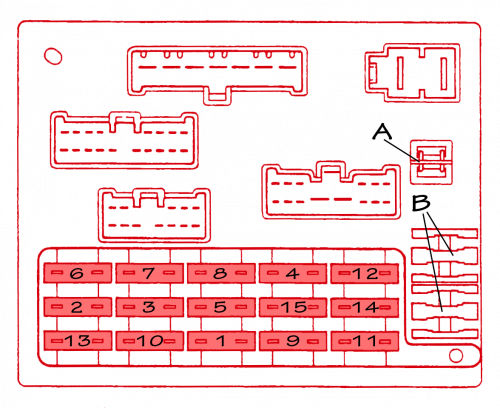

barchetta-club.pl - Bezpieczniki - Główna skrzynka - szczegóły

A - szczypce do wyciągania i wkładania bezpieczników
B - miejsce na zapasowe bezpieczniki (3 sztuki)

piktogram numer prąd opis
barchetta-club.pl - piktogramy bezpieczników 1 15A niebieski
  • światła cofania
  • wyświetlacz zegara
  • lampki sygnalizacyjne
  • kierunkowskazy
  • zestaw wskaźników
  • lusterka elektryczne
  • podnośniki szyb
  • Fiat CODE
  • odbiornik zdalnego sterowania
  • lampka ABS
  • poduszki powietrzne
barchetta-club.pl - piktogramy bezpieczników 2 10A czerwony
  • światło prawe przednie pozycyjne
  • światło lewe tylne pozycyjne
  • prawa lampa tablicy rejestracyjnej
  • podświetlenie radia
  • podświetlenie zestawu wskaźnikow
  • lampka świateł pozycyjnych
  • podświetlenie zapalniczki
  • podświetlenie wyłączników świateł przeciwmgielnych
  • podświetlenie sterownika lusterek
  • odbiornik zdalnego sterowania
  • podświetlenie zegara
barchetta-club.pl - piktogramy bezpieczników 3 10A czerwony
  • światło lewe przednie pozycyjne
  • podświetlenie sterownika nawiewami
  • światło prawe tylne pozycyjne
  • lewa lampa tablicy rejestracyjnej
  • system alarmowy
barchetta-club.pl - piktogramy bezpieczników 4 10A czerwony
  • światło prawe mijania
barchetta-club.pl - piktogramy bezpieczników 5 10A czerwony
  • światło lewe mijania
barchetta-club.pl - piktogramy bezpieczników 6 10A czerwony
  • światło prawe drogowe
barchetta-club.pl - piktogramy bezpieczników 7 10A czerwony
  • światło lewe drogowe
  • lampka świateł drogowych
barchetta-club.pl - piktogramy bezpieczników 8 10A czerwony
  • światło tylne przeciwmgielne
barchetta-club.pl - piktogramy bezpieczników 9 10A czerwony
  • lampka świateł awaryjnych
  • oświetlenie schowka
barchetta-club.pl - piktogramy bezpieczników 10 15A niebieski
  • oświetlenie wewnętrzne
  • zasilanie zegara
  • odbiornik zdalnego sterowania
  • zasilanie radia
  • zapalniczka
  • brzęczyk pokrywy dachu
barchetta-club.pl - piktogramy bezpieczników 11 20A żółty
  • ogrzewanie tylnej szyby
barchetta-club.pl - piktogramy bezpieczników 12 30A zielony
  • sprężarka klimatyzacji
barchetta-club.pl - piktogramy bezpieczników 13 20A żółty
  • sygnały dźwiękowe
barchetta-club.pl - piktogramy bezpieczników 14 20A żółty
  • wycieraczki
  • pompka spryskiwacza
barchetta-club.pl - piktogramy bezpieczników 15 20A żółty
  • przekaźnik sprężarki klimatyzacji
  • przekaźnik wentylatora chłodnicy
  • zasilanie sterownika klimatyzacji

Kabina po prawej

Kilka dodatkowych bezpieczników znajduje się w kabinie po prawej stronie nad nogami pasażera na specjalnej obejmie, na której znajdują się też przekaźniki i sterowniki. Element ten wygląda tak samo we wszystkich wersjach auta choć może nie mieć zamontowanych niektórych podzespołów związanych z wyposażeniem dodatkowym (na przykład: centralny zamek).

barchetta-club.pl - Osłona bezpieczników - lewa barchetta-club.pl - Skrzynka bezpieczników

_

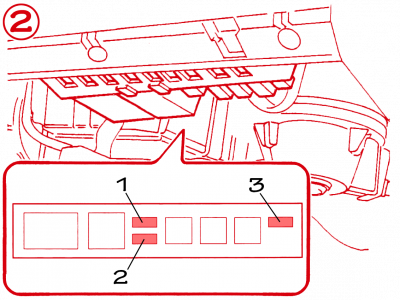

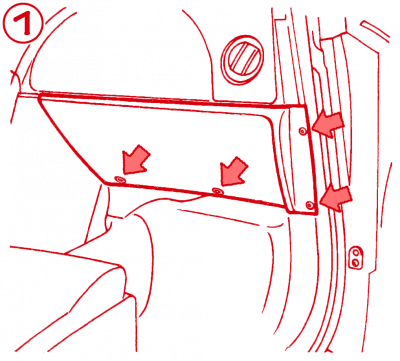

Aby dostać się do tego zestawu bezpieczników należy usunąć pokrywę dolną (1) deski rozdzielczej od strony pasażera. Sama pokrywa zamocowana jest na śruby i zatrzaski pozycjonujące. Po wkręceniu wszystkich śrub należy delikatnie zdjąć pokrywę aby nie połamać zatrzasków. Pokrywa jest lakierowana wiec warto ją odpowiednio zabezpieczyć przed odłożeniem. Teraz mamy dostęp do zestawu z bezpiecznikami (2).
Znajdziemy tam trzy bezpieczniki.

numer prąd opis
1 30A zielony
  • podnośniki szyb
2 20A żółty
  • światła przeciwmgielne
3 20A żółty
  • zamek centralny

Pod maską

Pod maską w komorze silnika znajdują się bezpieczniki obwodów głównych skupione w dwóch miejscach. Pierwsze z nich to specjalna obejma utrzymująca bezpieczniki i przekaźniki, zamontowana na grodzi pod plastikową osłoną. Drugie to skrzynka z bezpiecznikami na lewej podłużnicy w okolicach akumulatora w M1 i Etap A lub na akumulatorze w M2.

M1 i Etap A

Na grodzi

W górnej, środkowej części grodzi komory silnika i kabiny, znajduje się plastikowa osłona przykręcona trzema śrubami do obejmy znajdującej się pod spodem.

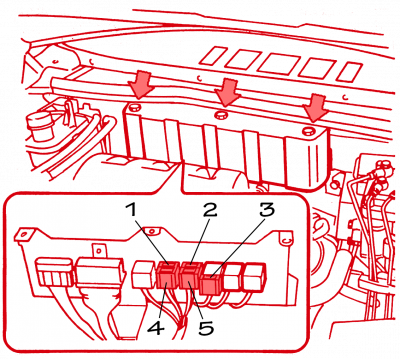

barchetta-club.pl - Bezpieczniki w komorze silnika Po odkręceniu trzech oznaczonych na rysunku śrub (zależnie od wersji są to śruby krzyżakowe lub torx) możemy zdjąć plastikową osłonę. Należy ją odchylić wzdłuż górnej krawędzi i lekko zsunąć w dół z zatrzasków.

_

Zyskamy dostęp do pięciu bezpieczników.

numer prąd opis
1 10A czerwony
  • pompa paliwa
2 3A fioletowy
  • komputer silnika (ECU)
3 10A czerwony
  • ABS
4 20A żółty
  • układ wtrysku
5 7.5A brązowy
  • sonda lambda

Na podłużnicy

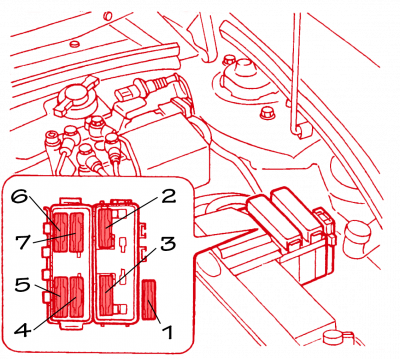

Na lewej podłużnicy w okolicy akumulatora zamontowana jest modułowa skrzynka z bezpiecznikami. Skrzynka składa się z dwóch części, z których każda zamknięta jest pokrywką zatrzaskiwaną na matalową zapinkę. Do jednej z części przymocowana jest dodatkowa, zewnetrzna oprawka.

barchetta-club.pl - Bezpieczniki w komorze silnika Po odchyleniu zatrzasków (do zewnątrz) możemy dostać się do wnętrza modułów skrzynki bezpiecznikowej. Dodatkowy bezpiecznik ma swoją niezależną oprawkę w plastikowym kloszem, który zamocowany jest na zatrzaskach.

_

Znajdziemy tam siedem kolejnych bezpieczników.

numer prąd opis
1 30A zielony
  • wentylator chłodnicy
2 60A niebieski
  • ABS
3 30A zielony
  • wentylator chłodnicy (klimatyzacja)
4 50A czerwony
  • wyłącznik zapłonu
5 30A zielony
  • zasilanie wtrysku
  • zapłon
  • Fiat CODE
6 40A pomarańczowy
  • system alarmowy
7 60A niebieski
  • zasilanie lewej skrzynki bezpieczników w kabinie

M2

Na grodzi

W górnej, środkowej części grodzi komory silnika i kabiny, znajduje się plastikowa osłona przykręcona trzema śrubami do obejmy znajdującej się pod spodem.
Podczas produkcji wersji M2 zmieniono umiejscowienie niektórych bezpieczników głównie z powodu różnic w wyposażeniu aut (klimatyzacja, światła przeciwmgłowe, itp.).

Wersja 1

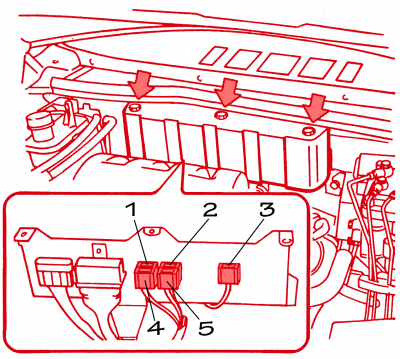

barchetta-club.pl - Bezpieczniki w komorze silnika Po odkręceniu trzech oznaczonych na rysunku śrub (zależnie od wersji są to śruby krzyżakowe lub torx) możemy zdjąć plastikową osłonę. Należy ją odchylić wzdłuż górnej krawędzi i lekko zsunąć w dół z zatrzasków.

_

Zyskamy dostęp do pięciu bezpieczników.

numer prąd opis
1 10A czerwony
  • pompa paliwa
2 3A fioletowy
  • komputer silnika (ECU)
3 10A czerwony
  • ABS
4 20A żółty
  • układ wtrysku
5 7.5A brązowy
  • sondy lambda

Wersja 2

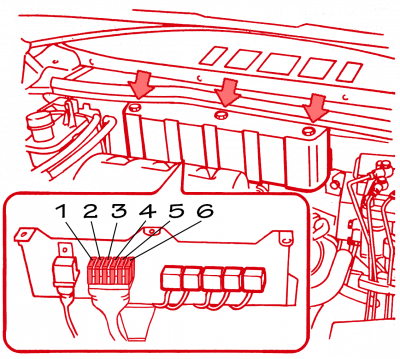

barchetta-club.pl - Bezpieczniki w komorze silnika Po odkręceniu trzech oznaczonych na rysunku śrub (zależnie od wersji są to śruby krzyżakowe lub torx) możemy zdjąć plastikową osłonę. Należy ją odchylić wzdłuż górnej krawędzi i lekko zsunąć w dół z zatrzasków.

_

Zyskamy dostęp do sześciu bezpieczników.

numer prąd opis
1 7.5A brązowy
  • ???
2 7.5A brązowy
  • ???
3 7.5A brązowy
  • ???
4 15A niebieski
  • ???
5 7.5A brązowy
  • ???
6 10A czerwony
  • pompa paliwa

Niestety nie udało się nam ustalić dokładnego przeznaczenia wszystkich bezpieczników w tej wersji. Jeżeli wiesz coś na ten temat, napisz w dyskusji poniżej.

Na akumulatorze

Na dodatniej klemie akumulatora zamontowana jest skrzynka z bezpiecznikami i przyłączami głównych przewodów zasilania.

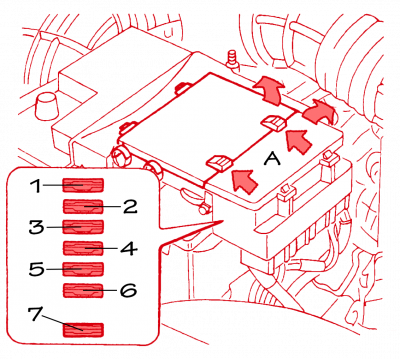

barchetta-club.pl - Bezpieczniki w komorze silnika Skrzynka z bezpiecznikami na akumulatorze ma dwudzielną pokrywkę uchylną zamykaną na zatrzaski. Aby się do niej dostać, należy odchylić dwa zatrzaski oznaczone na rysunku. Następnie możemy odchylić pokrywki odpowiednio w lewo i prawo. Bezpieczniki znajdują się w górnej (mniejszej) części skrzynki (A).

_

Znajdziemy tam siedem bezpieczników.

numer prąd opis
1 60A niebieski
  • zasilanie lewej skrzynki bezpieczników w kabinie
2 30A zielony
  • wentylator chłodnicy (klimatyzacja)
3 30A zielony
  • wentylator chłodnicy
4 30A zielony
  • zasilanie wtrysku
  • zapłon
  • Fiat CODE
5 40A pomarańczowy
  • system alarmowy
6 50A czerwony
  • wyłącznik zapłonu
7 60A niebieski
  • ABS
_

Dane użyte w tej stronie pochodzą z instrukcji serwisowych, ePER oraz opracowań własnych Barchetta Club Polska
